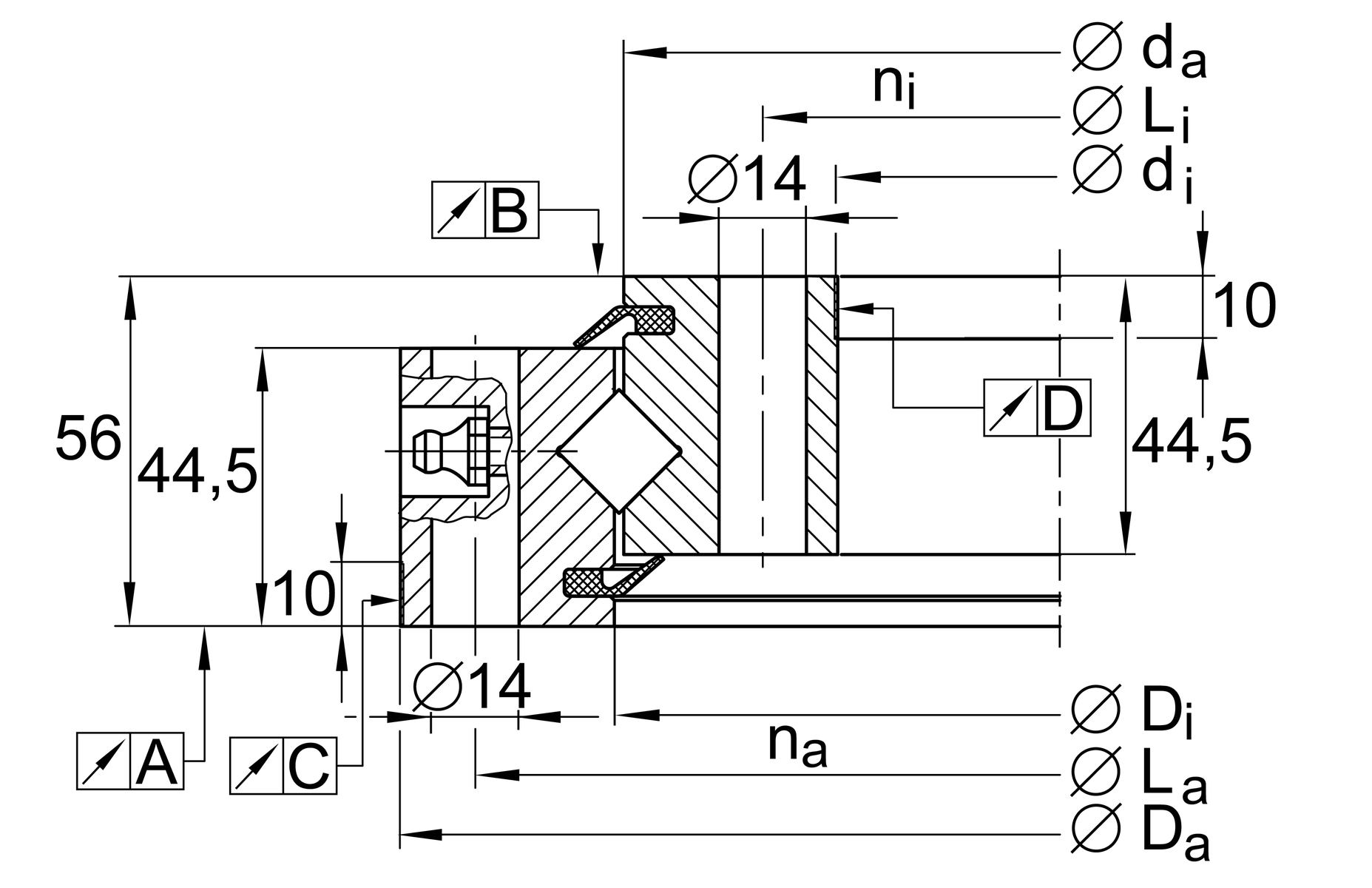

主要尺寸與性能資料
| di ZT | 674 mm | Diameter centring inner ring |
IT7 | Diameter centring inner ring tolerance | |
| t | 10 mm | Length centering inner ring |
| Da | 814 mm | Diameter centring outer ring |
-IT7 | Diameter centring outer ring tolerance | |
| T | 10 mm | Length centering outer ring |
| H | 56 mm | 高度 |
| ≈m | 51.58 kg | 重量 |
尺寸
| Di | 745 mm | 外圈內徑 |
0.6 mm | 外圈內徑 公差上限 | |
0 mm | 外圈內徑 較低的公差 | |
| ha | 44.5 mm | 外圈高度 |
| La | 790 mm | 外圈螺距圓固定孔直徑 |
| na | 40 | 外圈固定孔數 |
| da | 743 mm | 內圈外徑 |
0 mm | 內圈外徑 公差上限 | |
-0.6 mm | 內圈外徑 較低的公差 | |
| hi | 44.5 mm | 內圈高度 |
| dB | 14 mm | 固定內徑 |
| Li | 698 mm | 內圈螺距圓直徑固定孔 |
| ni | 40 | 內圈固定孔數 |
| VSPmin | 0.01 mm | Min. bearing preload |
| VSPmax | 0.04 mm | Maximum bearing preload |
0.05 mm | 運轉精度 A（與滾道相關） | |
0.05 mm | Running accuracy B (related to the raceway) | |
0.09 mm | Running accuracy C (related to the raceway) | |
0.08 mm | Running accuracy D (related to the raceway) |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
| Ca | 275,000 N | 基本額定動載荷，軸向 |
| Cr | 195,000 N | 基本額定動載荷，徑向（僅適用於徑向載荷） |
| C0a | 970,000 N | 基本額定靜態載荷，軸向 |
| C0r | 475,000 N | 基本額定靜態負荷，徑向（僅適用於徑向負荷） |
| nG | 51 1/min | 極限轉速 |
| Fr zu. | 165,200 N | 最大徑向負荷螺絲 |
