主要尺寸與性能資料
| Cr | 245,000 N | 基本額定動載荷，徑向 |
| C0r | 389,000 N | 基本額定靜態負荷，徑向 |
| d | 60 mm | 內徑 bearing |
| d2 | 135 mm | 外眼徑 |
| l6 | 167.5 mm | 總長度 welding head |
| D | 90 mm | 外徑 bearing |
| B | 44 mm | 內圈寬度, |
| ≈m | 4.3 kg | 重量 |

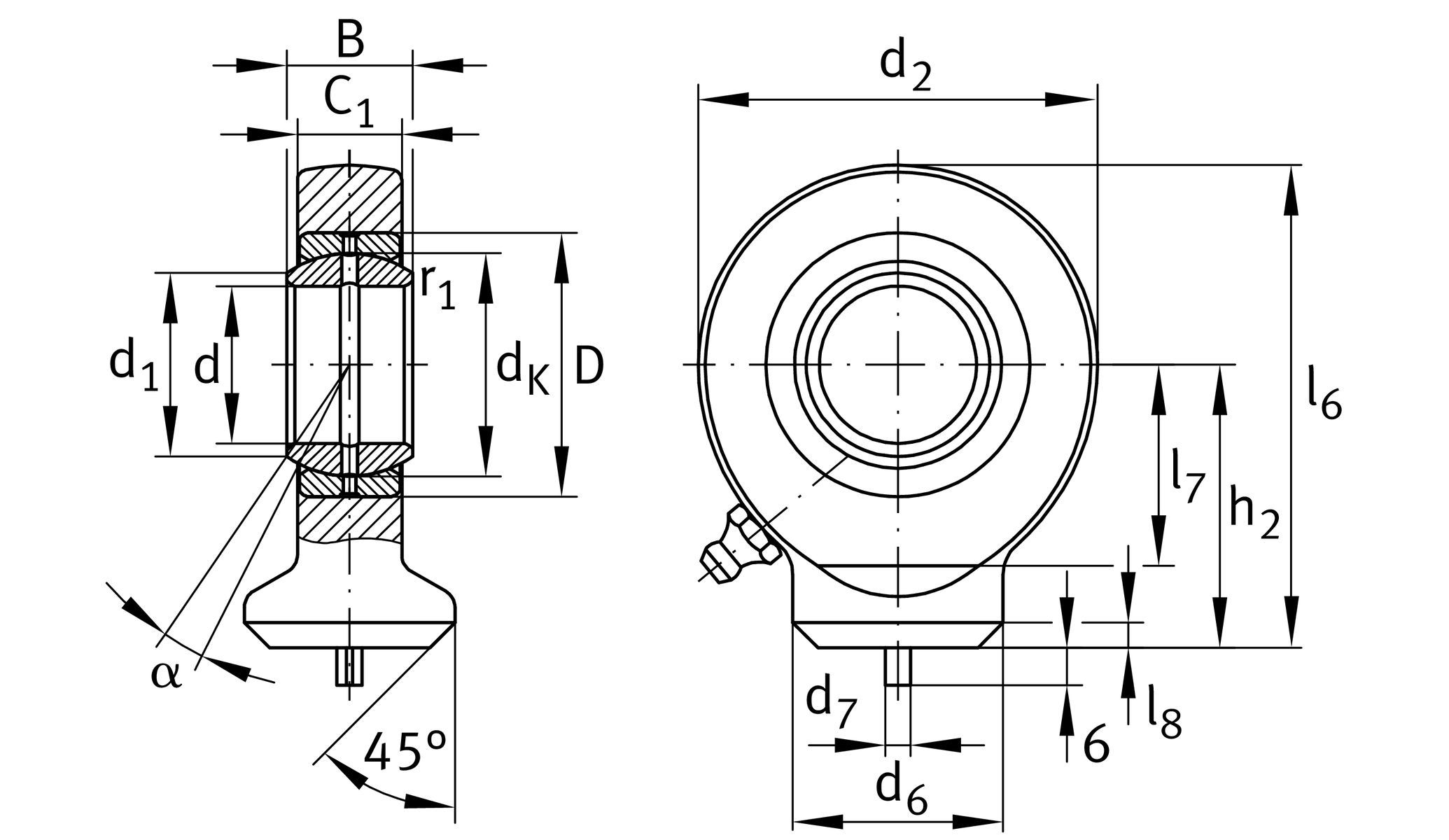

尺寸
| α | 6 ° | 傾斜角度 |
| C1 | 38 mm | 桿端寬度 |
| dK | 80 mm | 球直徑 |
| d 6 | 70 mm | Welding 柄徑 |
| d7 | 6 mm | Centering pin diameter |
| h2 | 100 mm | Shank Length Welding Head |
| l7 | 75 mm | 軸心鑽孔起始距離 |
| l8 | 8 mm | Chamfer |
| dUT | -0.015 mm | 內徑 bearing, 較低的公差 |
| dOT | 0 mm | 內徑 bearing, 公差上限 |
| BUT | -0.15 mm | 內圈寬度, 較低的公差 |
| BOT | 0 mm | 內圈寬度, 公差上限 |
| Grmax | 0.12 mm | 最大徑向間隙 |
| Grmin | 0.043 mm | 徑向間隙，最小 |
| Gr | 0,043 - 0,12 | 徑向間隙 |
安裝尺寸
| r1smin | 1 mm | 邊緣間距 |
| d1 | 66.8 mm | 外法蘭直徑 內圈 |
溫度範圍
| Tmin | -60 °C | 最低工作溫度 |
| Tmax | 200 °C | 最高操作溫度 |
