FAG INA Schaeffler

INA

TSX65-E-U

Profile rail TSX65-E-U

加入詢價

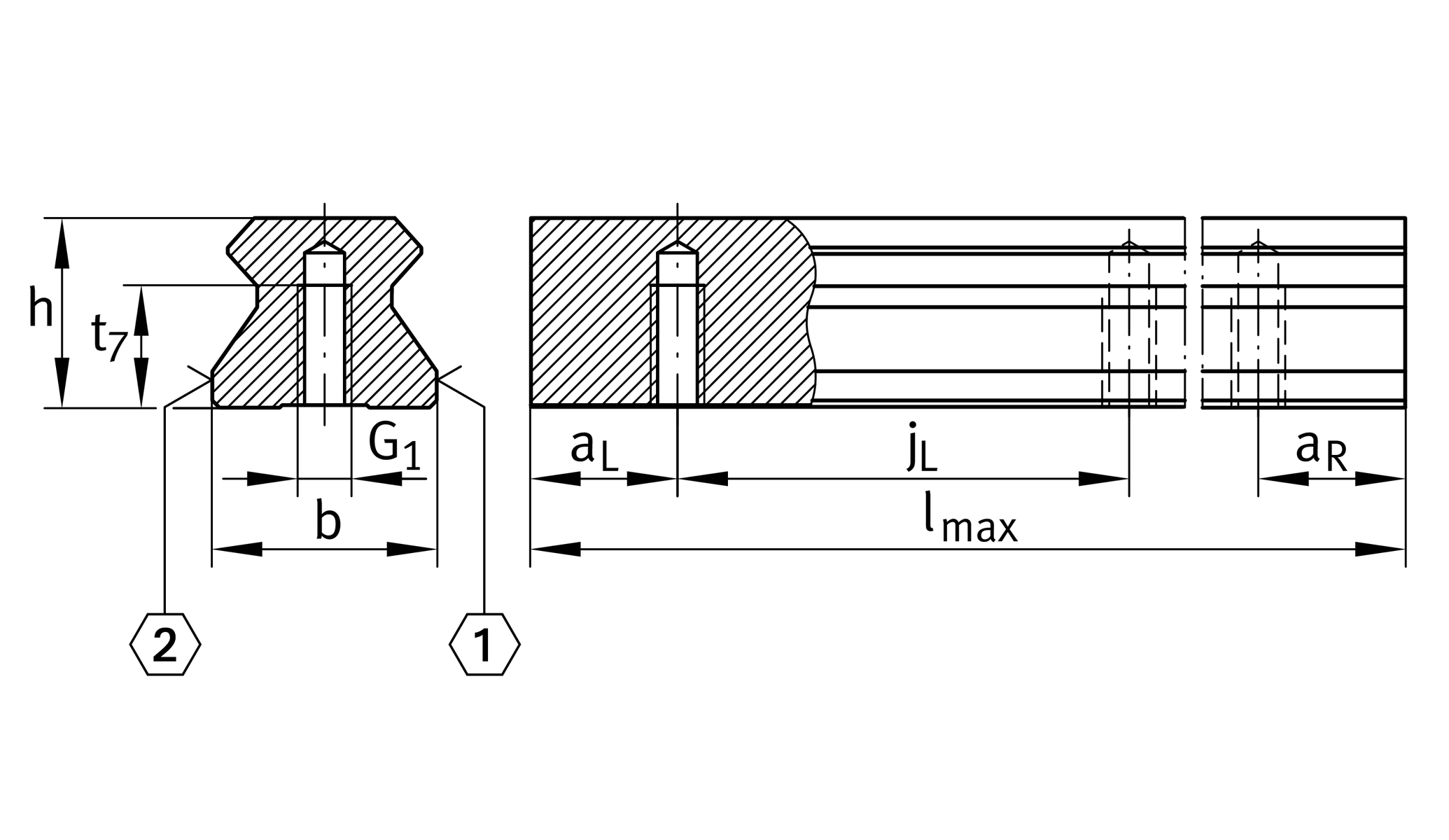

主要尺寸與性能資料

h	53.8 mm	高度
b	63 mm	寬度
Tol b	-0.005 mm	公差上限
Tol b	-0.035 mm	較低的公差
≈m	19.5 kg/m	重量

安裝尺寸

G₁	M16	固定螺絲（DIN ISO 4762-12.9）
G1 M_A	340 Nm	Tightening torque ¹

尺寸

l_max	6,000 mm	Max length single piece guideway ²
a_{L min}	20 mm	Distance ³
a_{L max}	61 mm	Distance ³
a_{R min}	20 mm	Distance ³
a_{R max}	61 mm	Distance ³
j_L	75 mm	增量
t₇	25 mm	螺紋長度

附加資訊

	RWU65-E-...; RWU65-F-...	可用托架
	RUE65-E-...; RUE65-F-...	可用的線性系統

您目前的產品型號

Size code	65
Length	~6000	約。 EWL長度
Version	E
Locationg guideway	U	hole pattern from below
