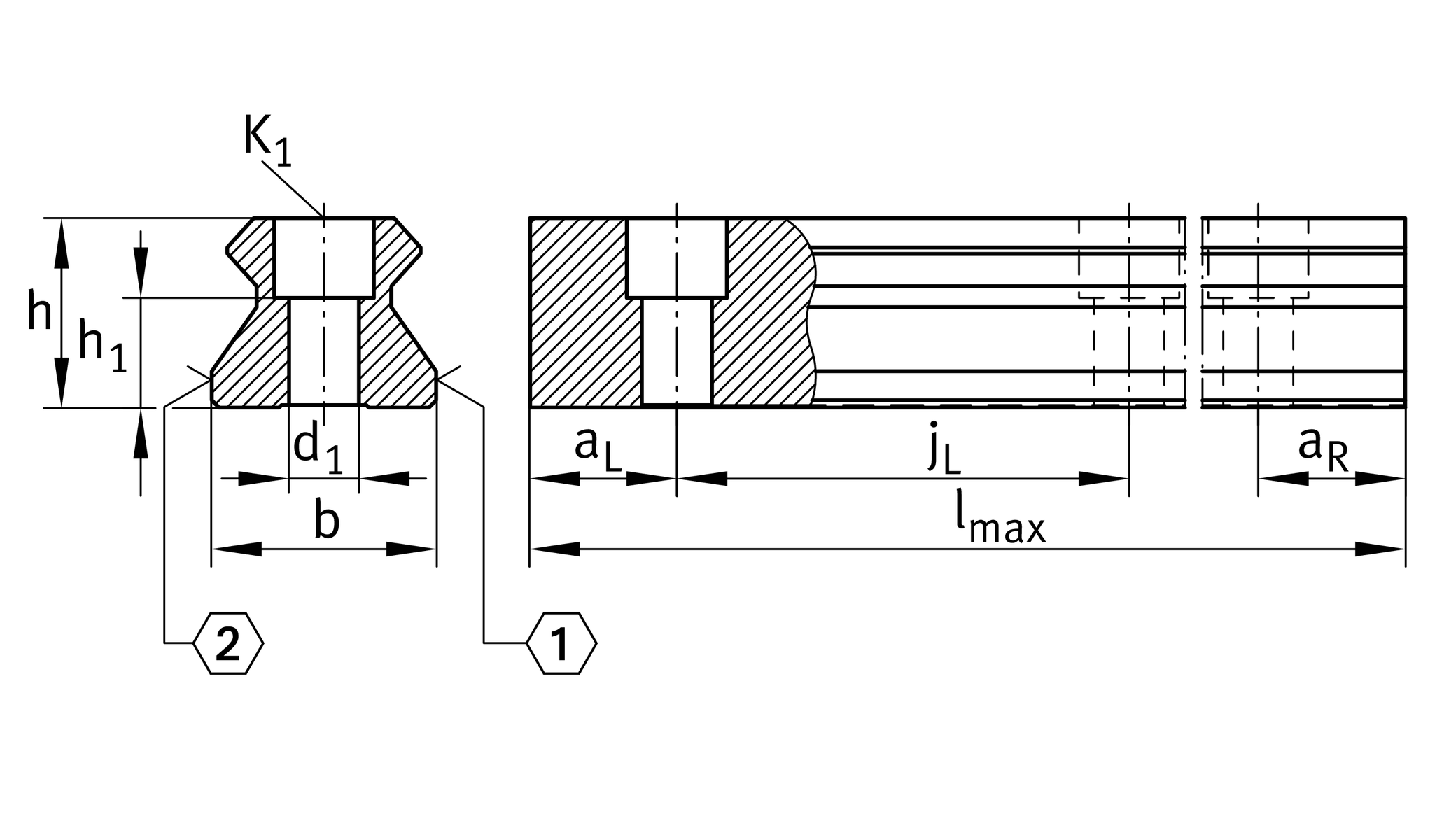

主要尺寸與性能資料
| h | 38 mm | 高度 |
| b | 45 mm | 寬度 |
| Tol b | -0.005 mm | 公差上限 |
| Tol b | -0.035 mm | 較低的公差 |
| ≈m | 9.4 kg/m | 重量 |
安裝尺寸
| K1 | M12 | 固定螺絲（DIN ISO 4762-12.9） |
| d1 | 13.4 mm | 內徑 |
| K1 MA | 140 Nm | Tightening torque 1 |
尺寸
| lmax | 5,985 mm | Max length single piece guideway 2 |
| aL min | 20 mm | Distance 3 |
| aL max | 41 mm | Distance 3 |
| aR min | 20 mm | Distance 3 |
| aR max | 41 mm | Distance 3 |
| jL | 52.5 mm | 增量 |
| h1 | 19.5 mm | 長度 |
| Tol h1 | 0.5 mm | 公差上限 |
| Tol h1 | -0.5 mm | 較低的公差 |
附加資訊
RWU45-E-...; RWU45-F-... | 可用托架 | |
RUE45-E-...; RUE45-F-... | 可用的線性系統 |
您目前的產品型號
| Size code | 45 | |
| Length | ~6000 | 約。 EWL長度 |
| Version | E |
