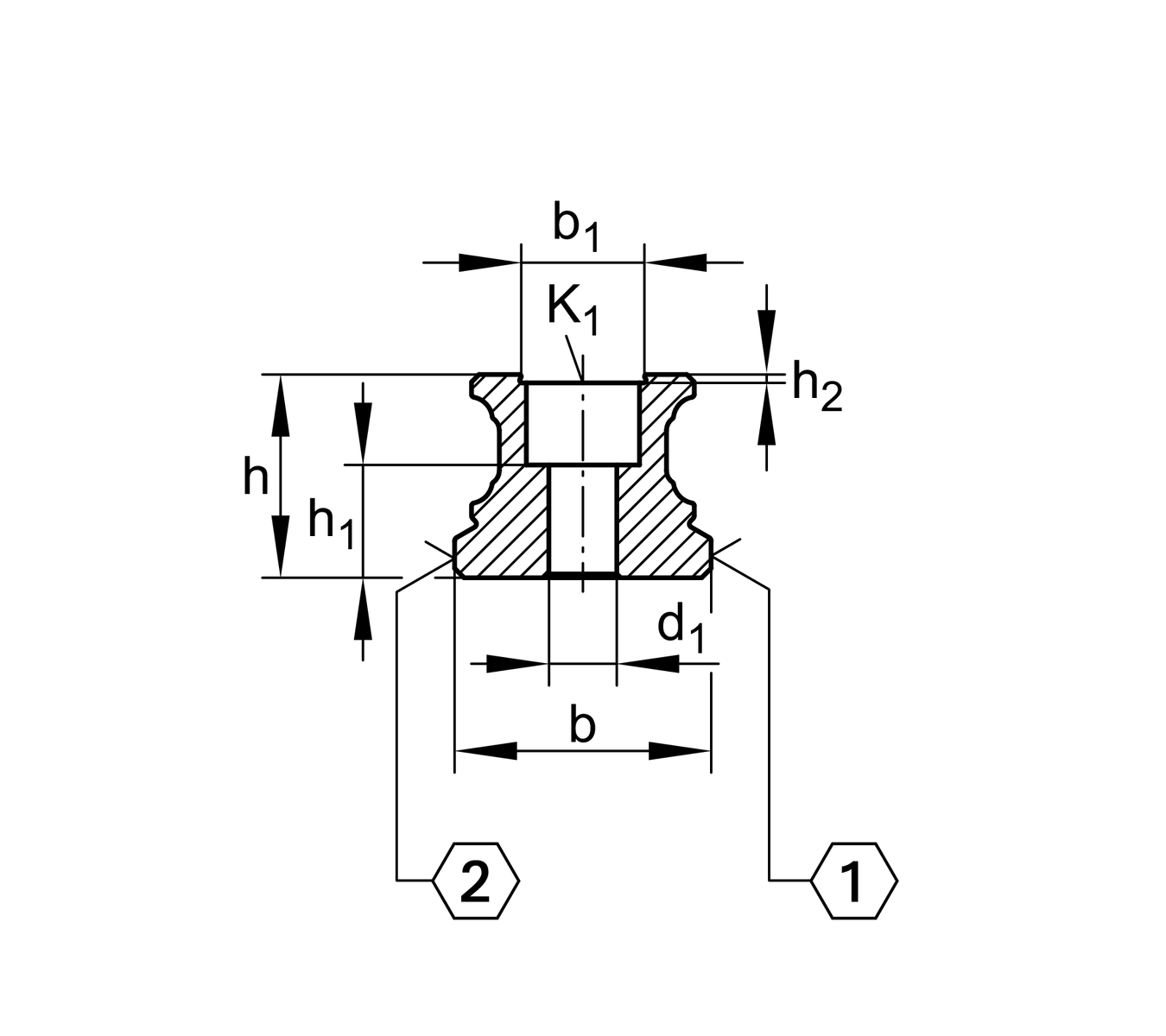

主要尺寸與性能資料
| h | 41.5 mm | 高度 |
| b | 53 mm | 寬度 |
| Tol b | -0.005 mm | 公差上限 |
| Tol b | -0.035 mm | 較低的公差 |
| ≈m | 14 kg/m | 重量 |
安裝尺寸
| K1 | M14 | 線 |
| K1 MA | 220 Nm | Tightening torque 1 |
| d1 | 15.4 mm | 內徑 |

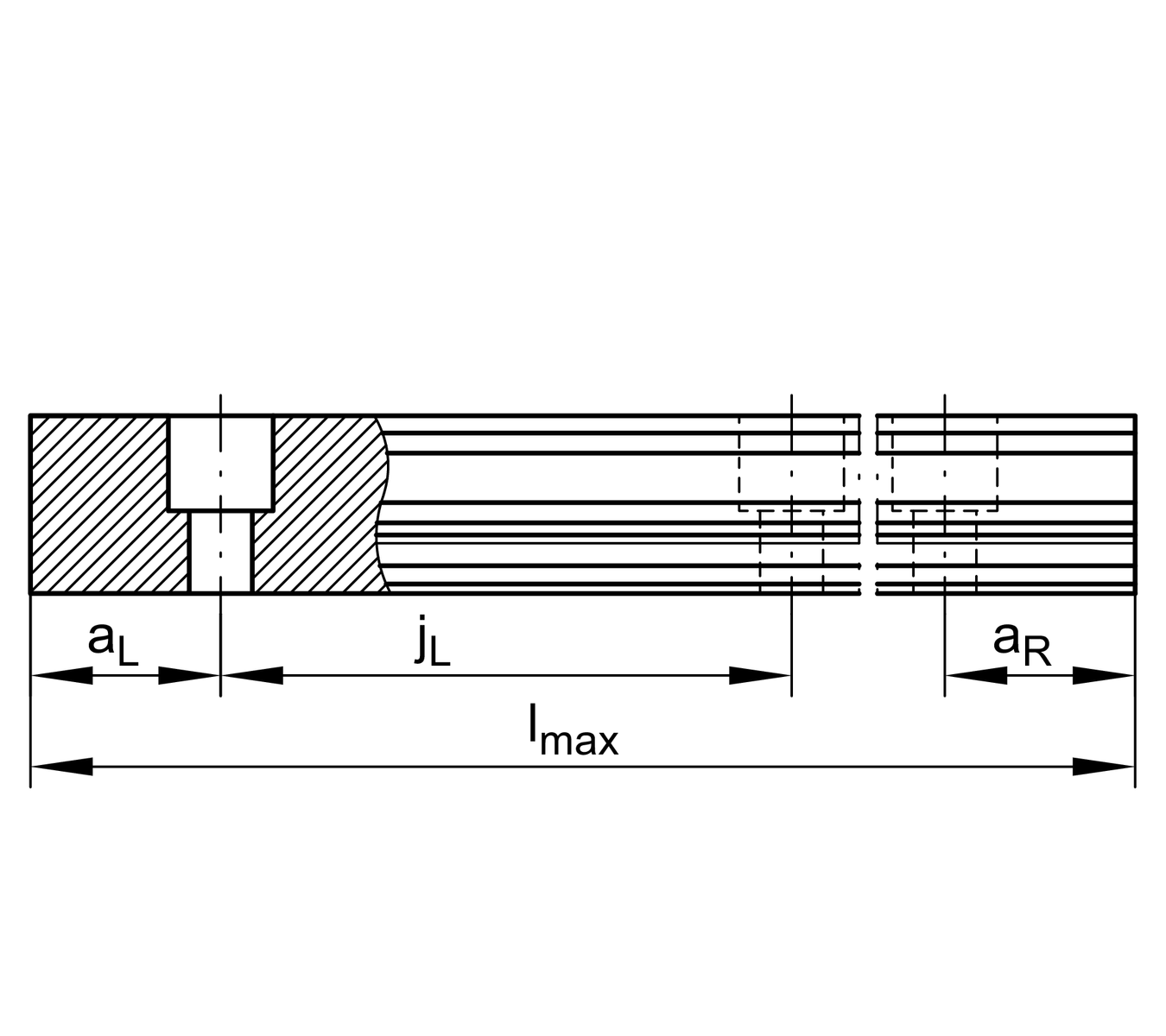

尺寸
| lmax | 6,000 mm | Max length single piece guideway 2 |
| aL max | 107 mm | Distance 3 |
| aL min | 20 mm | Distance 3 |
| aR max | 107 mm | Distance 3 |
| aR min | 20 mm | Distance 3 |
| jL | 120 mm | 增量 |
| h1 | 19 mm | 長度 |
| Tol h1 | 0.5 mm | 公差上限 |
| Tol h1 | -0.5 mm | 距離 距離 |

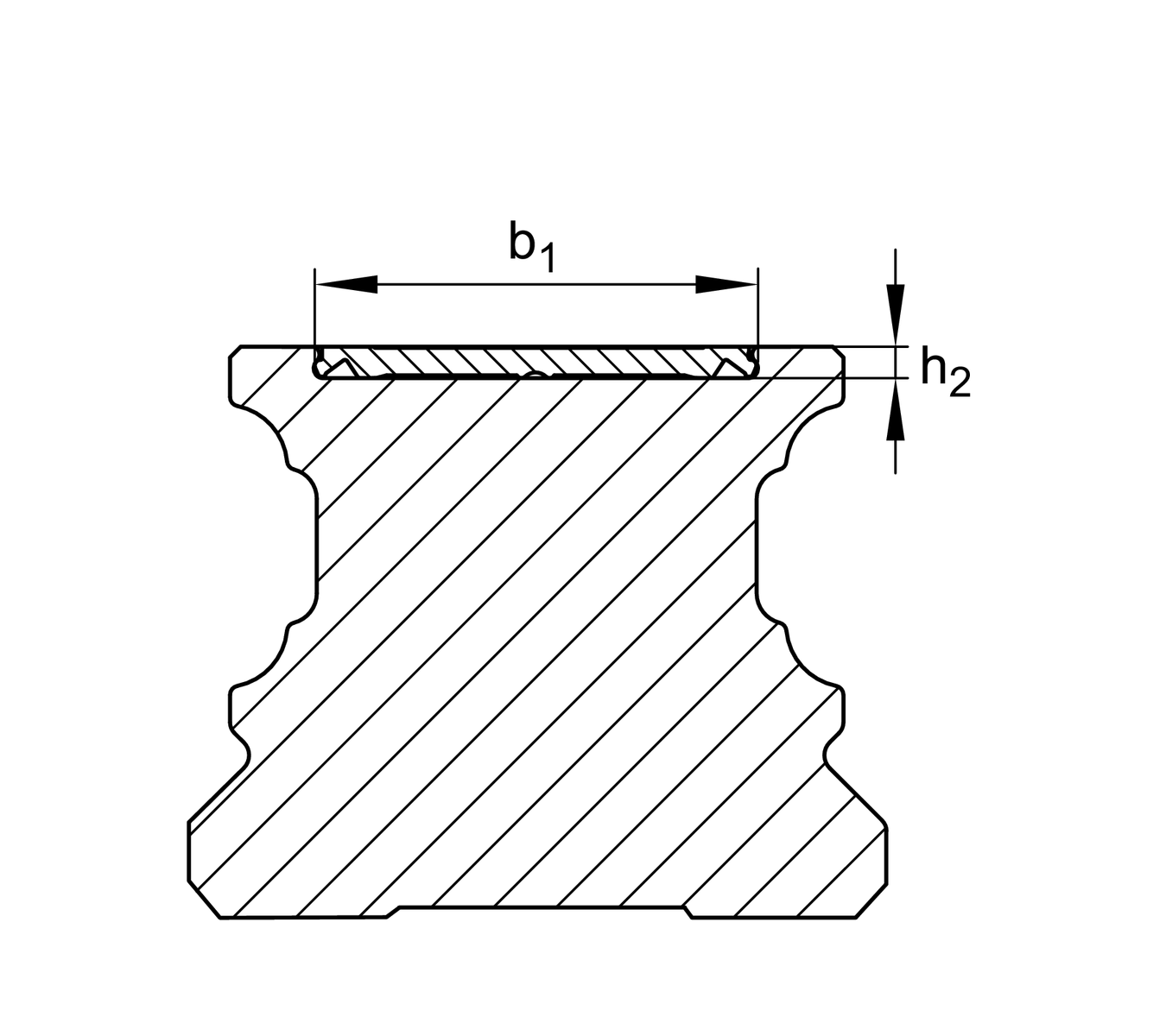

| h2 | 1.1 mm | 深度 |
| b1 | 26 mm | 寬度 |

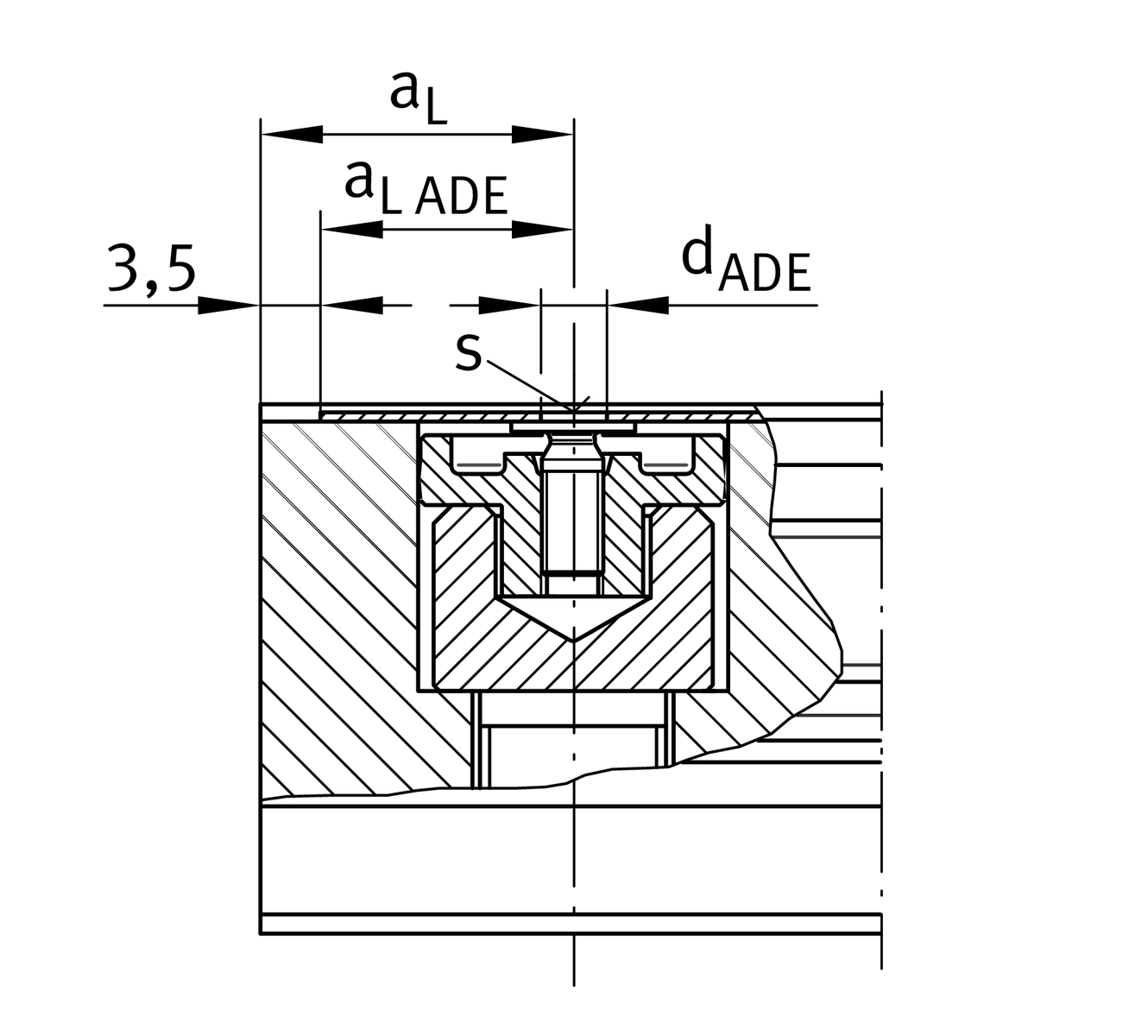

| dADE | 3.9 mm | 內徑 |
| s | 0.6 mm | 厚度 |
附加資訊
KWVE55-B.. | 可用托架 | |
KUVE55-B.. | 可用的線性系統 |
您目前的產品型號
| Size code | 55 | |
| Length | ~6000 | |
| Version | B | |
| Guideway design | ADE | 用於不銹鋼蓋條，可重複使用，可滑入到位 |
