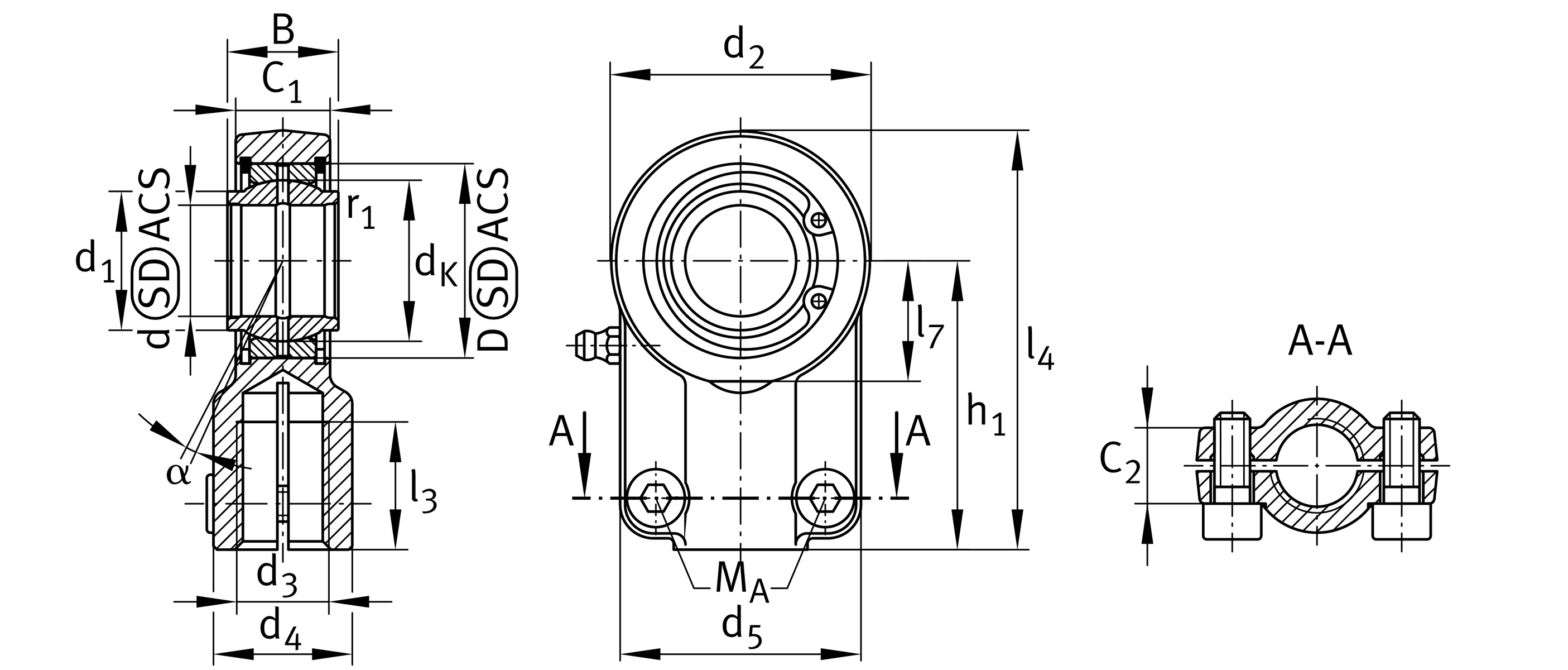

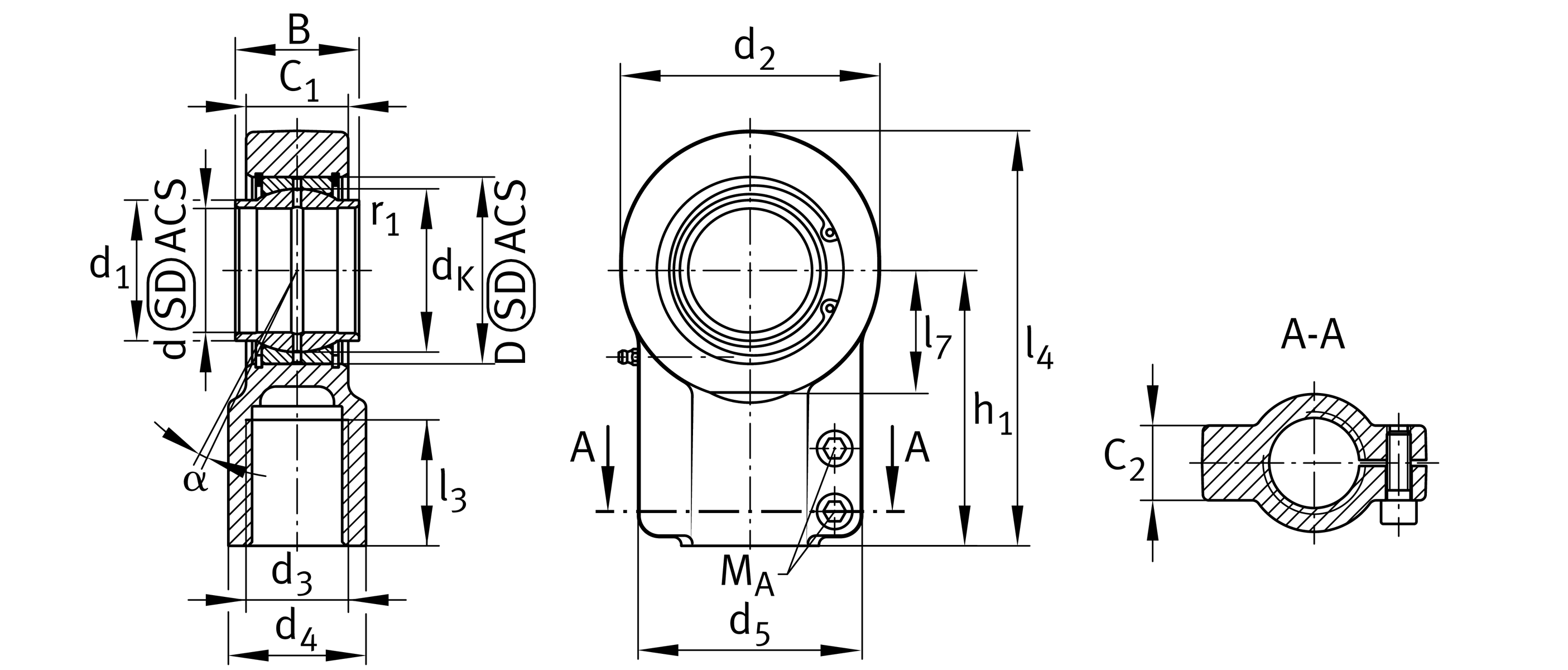

主要尺寸與性能資料
| Cr | 952,000 N | 基本額定動載荷，徑向 |
| C0r | 1,390,000 N | 基本額定靜態負荷，徑向 |
| d | 125 mm | 內徑 bearing |
| d2 | 265 mm | 外眼徑 |
| l4 | 405 mm | 內螺紋頭總長度 |
| D | 180 mm | 外徑 bearing |
| B | 125 mm | 內圈寬度 |
| ≈m | 45.22 kg | 重量 |
尺寸
| α | 4 ° | 傾斜角度 |
| C1 | 103 mm | 桿端寬度 |
| C2 | 72 mm | 寬度 |
| dK | 160 mm | 球直徑 |
| d3 | M100x3 | 螺紋尺寸 |
| d4 | 135 mm | 柄徑 |
| d5 | 200 mm | 柄直徑，大 |
| d 7 | M24x70 | Diameter |
| h1 | 260 mm | 柄長 內螺紋頭 |
| l3 | 113 mm | 螺紋長度 內螺紋 |
| l7 | 120 mm | 軸心鑽孔起始距離 |
| dUT | 0 mm | 內徑 bearing, 較低的公差 |
| dT | H7 | 內徑 bearing, tolerance |
| dOT | 0.04 mm | 內徑 bearing, 公差上限 |
| BUT | -0.4 mm | 內圈寬度, 較低的公差 |
| BOT | 0 mm | 內圈寬度, 公差上限 |
| MA | 660 Nm | Tightening torque |
| FZ | 800,000 N | Cylinder Force |
| Gr | CN | 徑向間隙 |
| Grmin | 0.043 mm | 徑向間隙，最小 |
| Grmax | 0.165 mm | 最大徑向間隙 |
安裝尺寸
| r1smin | 1 mm | 邊緣間距 |
| d1 | 138 mm | 外法蘭直徑 內圈 |
溫度範圍
| Tmin | -60 °C | 最低工作溫度 |
| Tmax | 200 °C | 最高操作溫度 |
您目前的產品型號
| Sealing | 沒有 | |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
