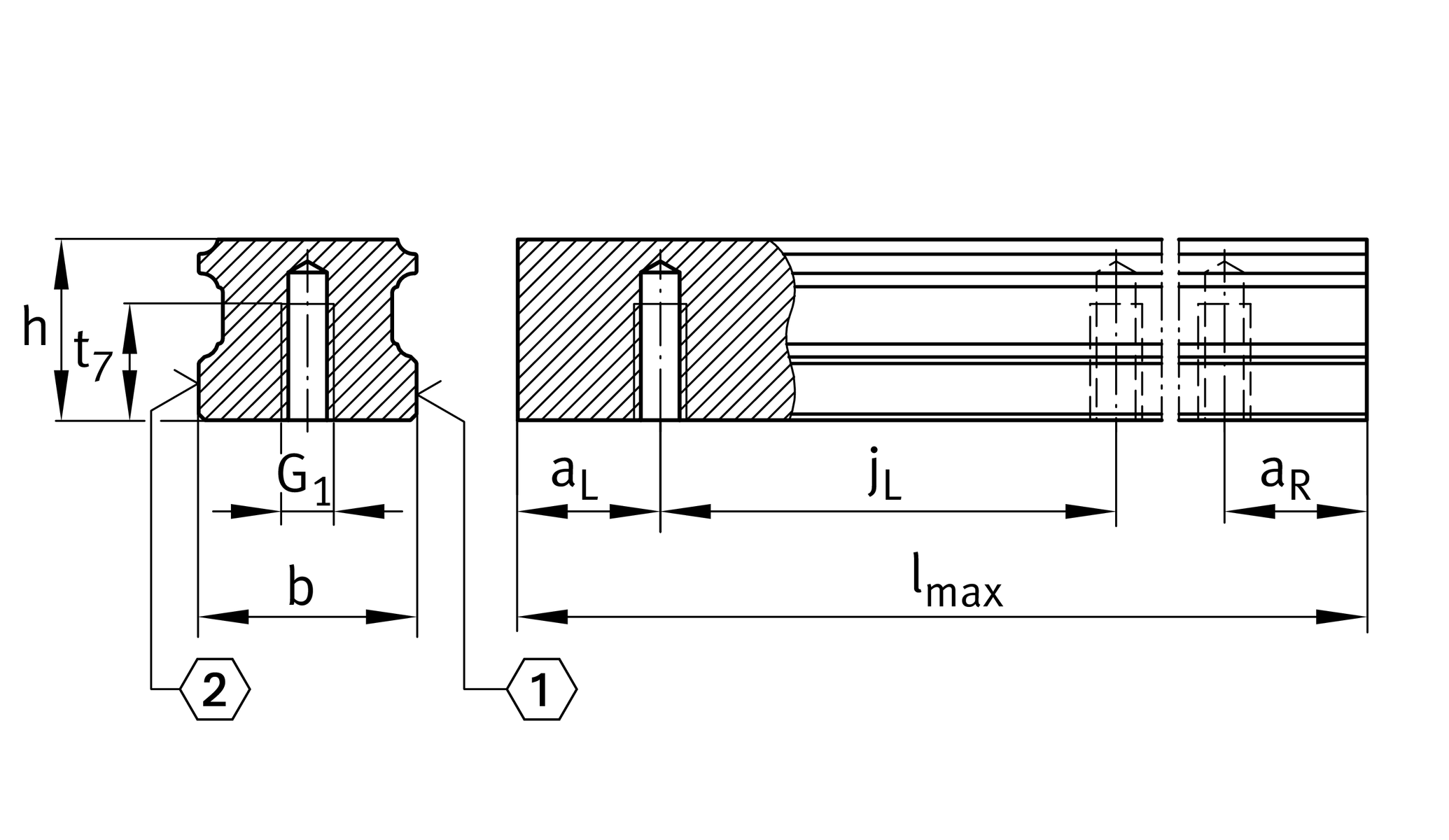

主要尺寸與性能資料
| h | 21.7 mm | 高度 |
| b | 23 mm | 寬度 |
| Tol b | -0.005 mm | 公差上限 |
| Tol b | -0.035 mm | 較低的公差 |
| ≈m | 3.1 kg/m | 重量 |
安裝尺寸
| G1 | M6 | 固定螺絲（DIN ISO 4762-12.9） |
| G1 MA | 17 Nm | Tightening torque 1 |
尺寸
| lmax | 6,000 mm | Max length single piece guideway 2 |
| aL min | 20 mm | Distance 3 |
| aL max | 53 mm | Distance 3 |
| aR min | 20 mm | Distance 3 |
| aR max | 53 mm | Distance 3 |
| jL | 60 mm | 增量 |
| t7 | 12 mm | 螺紋長度 |
附加資訊
KWSE25... | 可用托架 | |
KUSE25... | 可用的線性系統 |
您目前的產品型號
| Size code | 25 | |
| Length | ~6000 | 約。 EWL長度 |
| Locationg guideway | U | hole pattern from below |
