TKSD20-U

Profile rail TKSD20-U

加入詢價

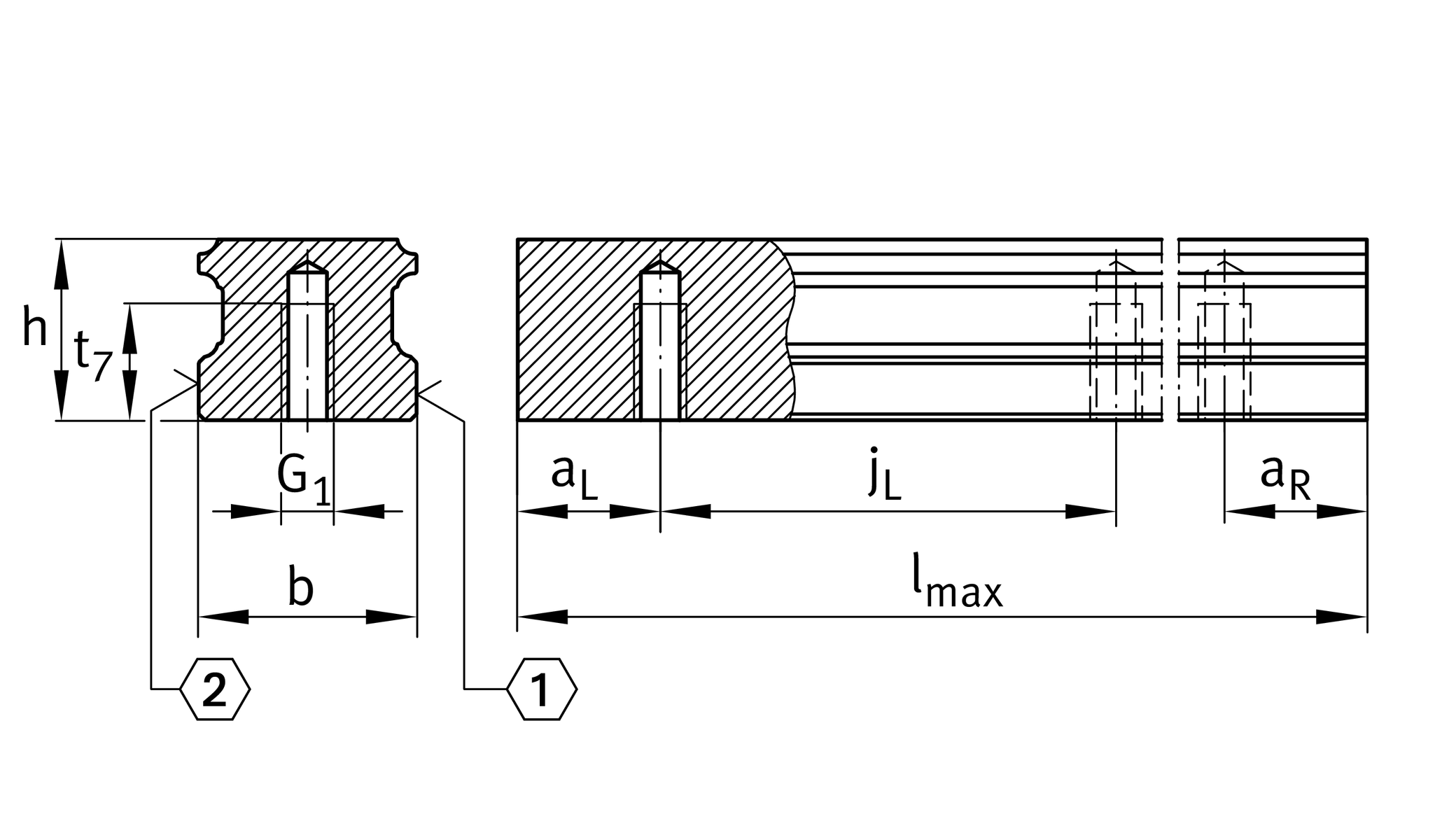

主要尺寸與性能資料

h	18 mm	高度
b	20 mm	寬度
Tol b	-0.005 mm	公差上限
Tol b	-0.035 mm	較低的公差
≈m	2.3 kg/m	重量

安裝尺寸

G₁	M6	固定螺絲（DIN ISO 4762-12.9）
G1 M_A	17 Nm	Tightening torque ¹

尺寸

l_max	3,900 mm	Max length single piece guideway ²
a_{L min}	20 mm	Distance ³
a_{L max}	53 mm	Distance ³
a_{R min}	20 mm	Distance ³
a_{R max}	53 mm	Distance ³
j_L	60 mm	增量
t₇	10 mm	螺紋長度

附加資訊

	KWSE20...	可用托架
	KUSE20...	可用的線性系統

您目前的產品型號

Size code	20
Length	~4000	約。 EWL長度
Locationg guideway	U	hole pattern from below
