主要尺寸與性能資料
| d | 60 mm | 內徑 |
| D | 110 mm | 外徑 |
| B | 28 mm | 寬度 |
| Cr | 30,500 N | 基本額定動載荷，徑向 |
| C0r | 11,500 N | 基本額定靜態負荷，徑向 |
| Cur | 730 N | 疲勞負載極限，徑向 |
| nG | 3,750 1/min | 極限轉速 |
| ≈m | 1.023 kg | 重量 |

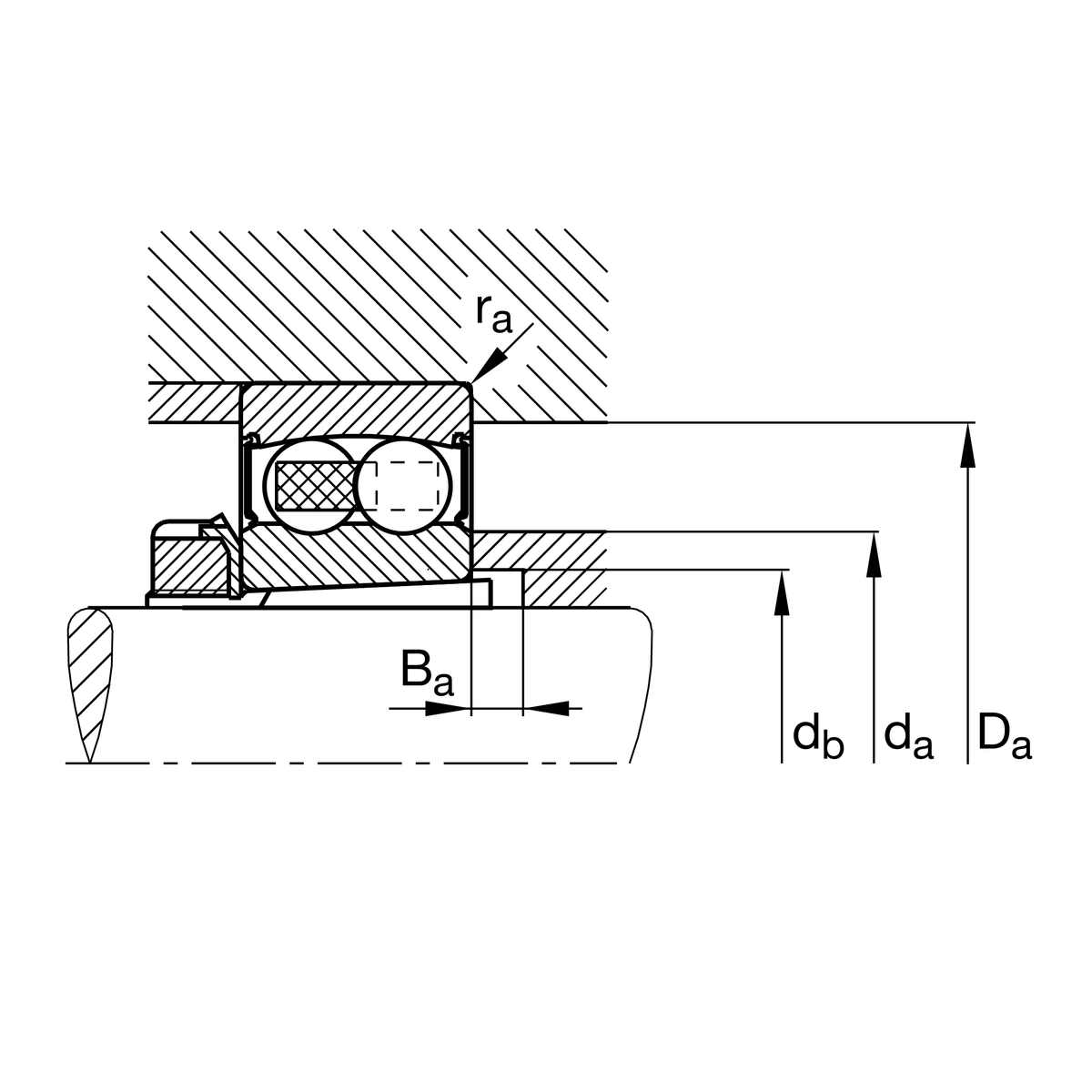

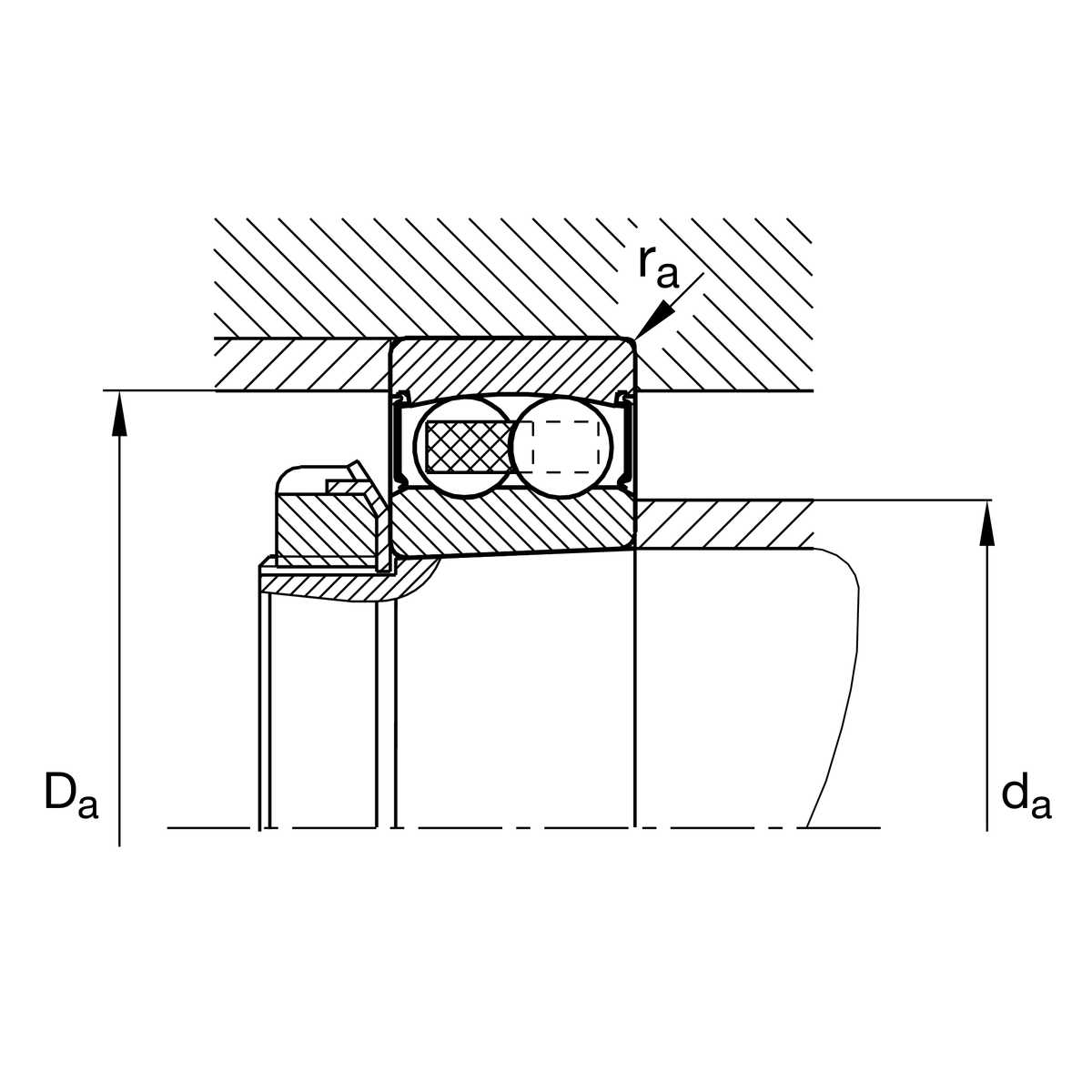

安裝尺寸
| da min | 69 mm | 軸肩最小直徑 |
| da max | 75 mm | Maximum 直徑軸肩 |
| Da max | 101 mm | 殼肩最大直徑 |
| db min | 65 mm | 套筒最小內腔直徑 |
| Ba min | 9 mm | 套筒最小空腔寬度 |
| ra max | 1.5 mm | 最大圓角半徑 |

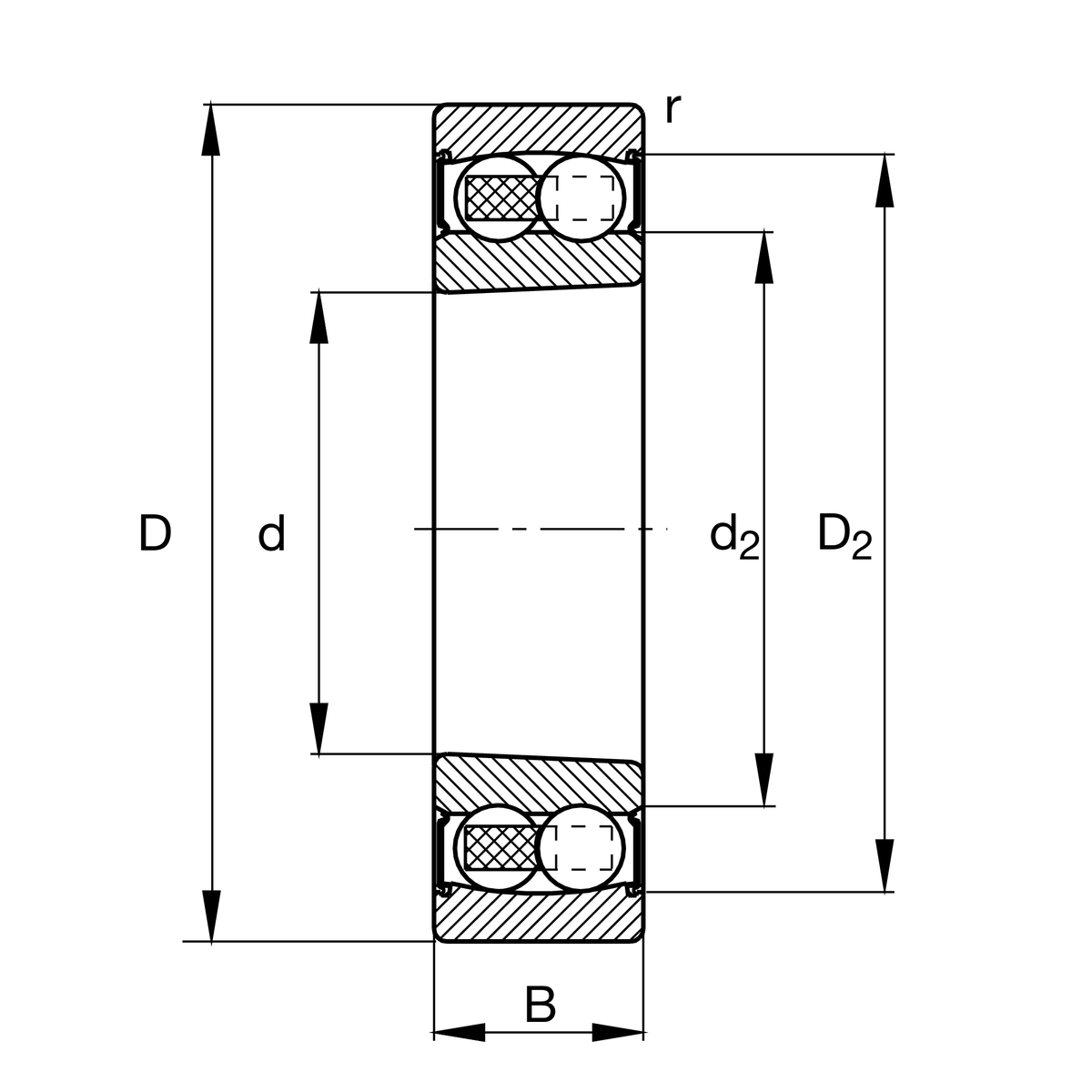

尺寸
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 95.209 mm | 外圈肩徑 |
| D2 | 99.49 mm | 量測外圈直徑 |
| d1 | 78 mm | 內圈肩徑 |
| d2 | 70.4 mm | 量測內圈直徑 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
計算參數s
| e | 0.18 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 3.47 | 動態軸向負載係數 |
| Y2 | 5.37 | 動態軸向負載係數 |
| Y0 | 3.64 | 靜態軸向負荷係數 |
附加資訊
H312 | 緊定套 |
您目前的產品型號
| Bore type | K | 錐度，錐度1:12 |
| Sealing | 2RS | 兩側接觸式密封 |
| Cage | TVH | 玻璃纖維增強聚醯胺 PA66 實體保持架 |
| Tolerance class | PN | 正常（PN） |
| Lubricant | GA13 | Ball bearing and insert bearing grease, standard for D>62mm |
| Radial internal clearance | C3 (Group 3) | 內部間隙大於CN |
