主要尺寸與性能資料
| d | 50 mm | 內徑 |
| D | 80 mm | 外徑 |
| B | 22 mm | 內圈寬度 |
| C | 21.5 mm | 外圈寬度 |
| Cr | 64,000 N | 基本額定動載荷，徑向 |
| C0r | 93,000 N | 基本額定靜態負荷，徑向 |
| Cur | 11,400 N | 疲勞負載極限，徑向 |
| nG | 4,050 1/min | 極限轉速 |
| FBR | 31,400 N | Load carrying capacity of snap ring connection |
12,800 N | Maximum axial clamping force | |
| ≈m | 405.3 g | 重量 |

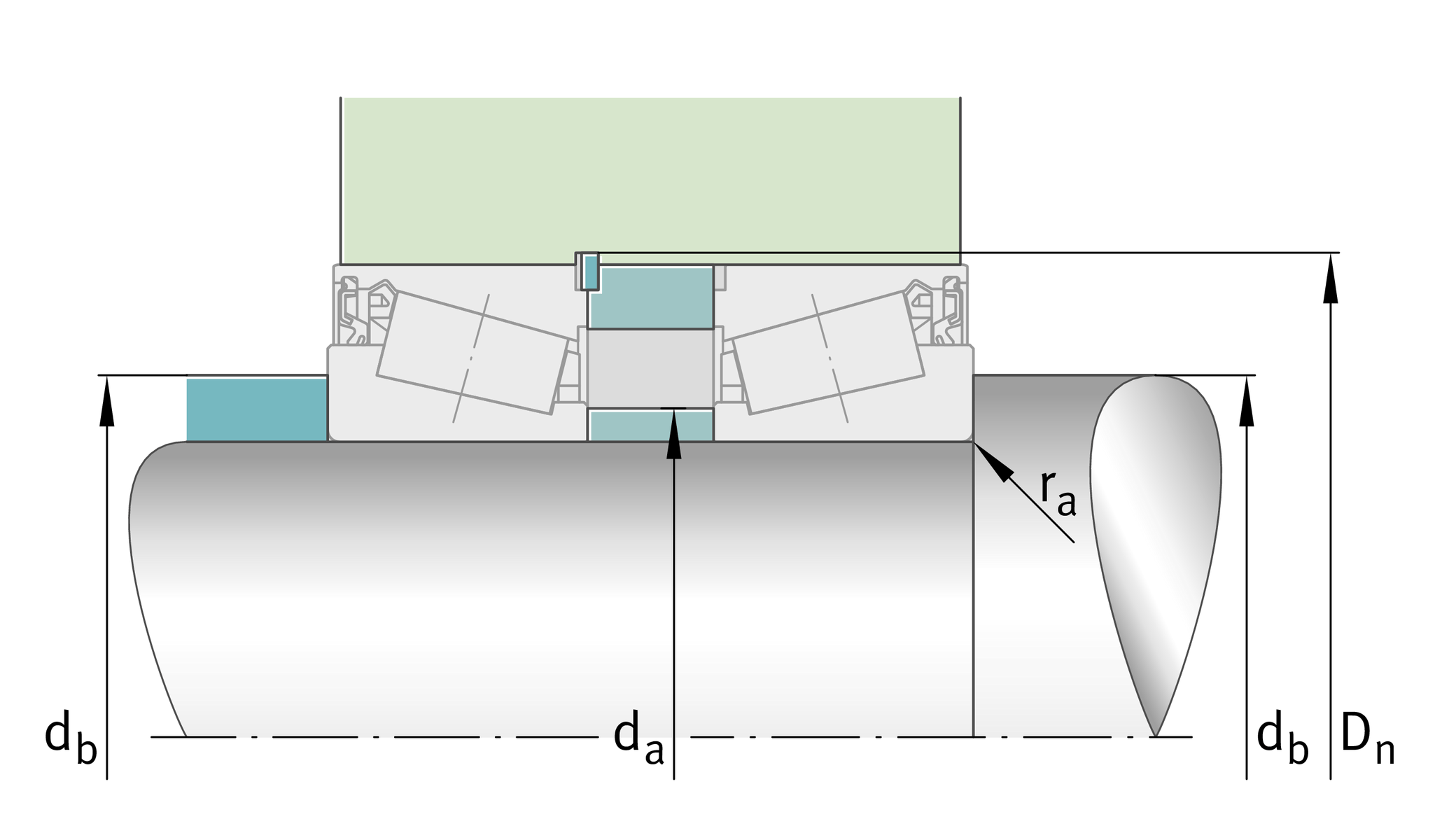

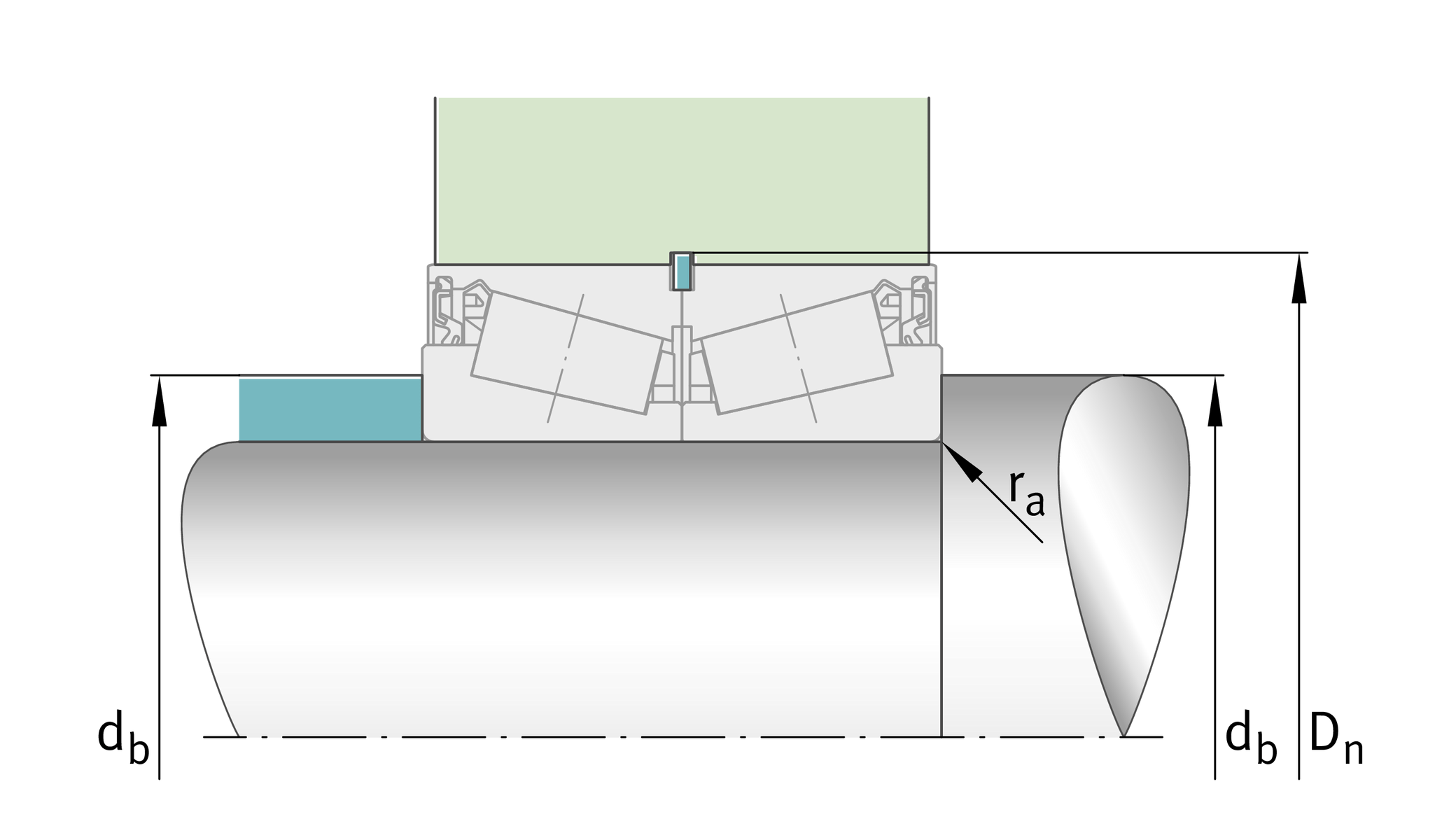

安裝尺寸
| da max | 56 mm | 軸肩最大直徑 |
| db min | 56 mm | 軸肩最小直徑 |
| ra max | 1 mm | 軸最大圓角半徑 |
| Dn | 81.8 mm | Groove diameter at 軸承座 |
| ΔDn | 0.22 mm | Upper limit deviation |

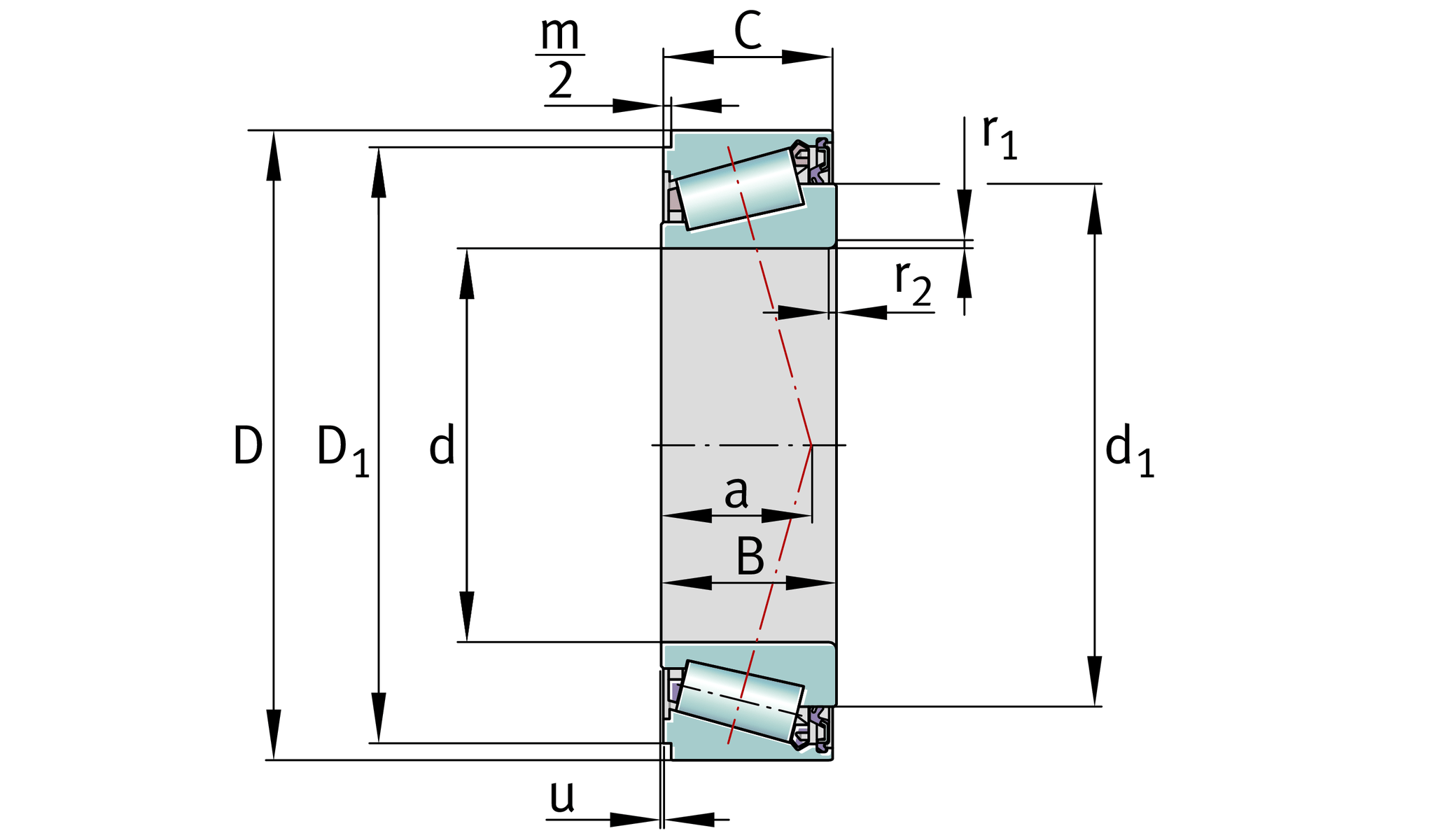

尺寸
| r1, 2 min | 1 mm | 內圈背面最小倒角尺寸 |
| D1 | 75.7 mm | 溝槽直徑 |
| m/2 | 1 mm | 滾道寬度 |
| a | 19 mm | 壓力錐頂點之間的距離 |
| d1 | 66.4 mm | 內圈引導肋直徑 |
| u | 0.02 mm | Stand out inner to outer ring |
| Δu | 0.05 mm | Upper limit deviation |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 110 °C | 最高操作溫度 |
計算參數s
| e | 0.42 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y | 1.43 | 動態軸向負載係數 |
| Y0 | 0.79 | 靜態軸向負荷係數 |
附加資訊
BR80 | Snap ring |
您目前的產品型號
| Tolerance class | PN | 正常（ISO 492:2014） |
| Heat treatment | Standard | |
| Version code | >A | Not marked on bearing |
| Number of rolling element rows | 1 | 單列設計 |
| Cage | TVP | Cage made of glass-fiber reinforced plastic, window cage |
