主要尺寸與性能資料
| d2 | 64 mm | 眼外徑 |
| Cr | 128,000 N | 基本額定動載重 |
| C0r | 105,000 N | 基本額定靜載重 |
| d | 25 mm | 內徑 bearing |
| D | 42 mm | 外徑 bearing |
| l2 | 126 mm | 總長度 |
| B | 20 mm | 內圈寬度 |
| ≈m | 0.59 kg | 重量 |

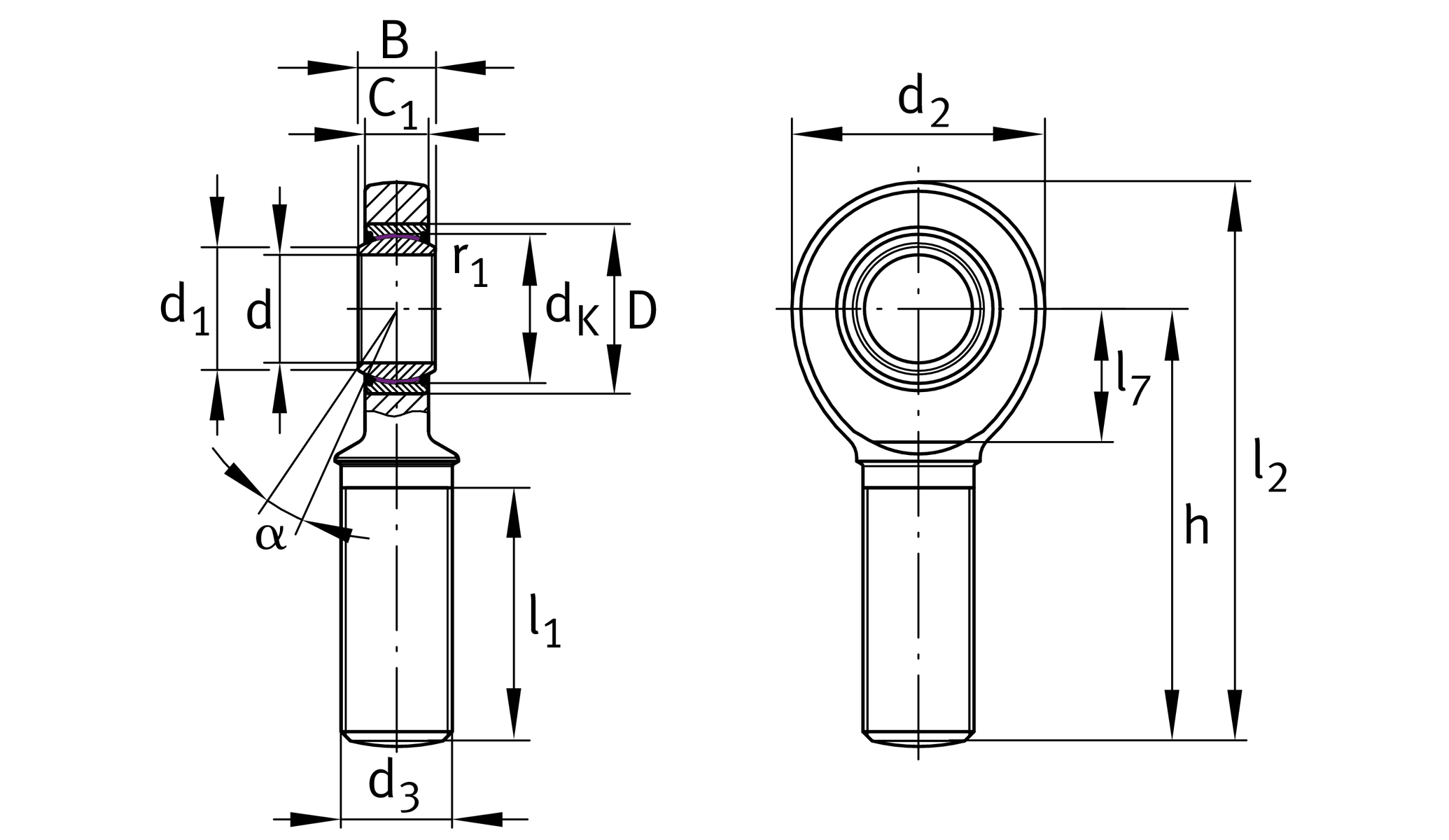

尺寸
| dk | 35.5 mm | 球直徑 |
| d1 | 29.3 mm | 外法蘭直徑 內圈 |
| d3 | M24x2 | 螺紋尺寸 |
| h | 94 mm | 螺紋長度 |
| C1 | 17 mm | 桿端寬度 |
| alpha | 7 ° | 傾斜角度 |
| l1 | 53 mm | 螺紋長度 |
| l7 | 32 mm | 從軸承孔中心到柄部的平面長度 |
| BUT | -0.12 mm | 內圈寬度 , 較低的公差 |
| BOT | 0 mm | 內圈寬度; 公差上限 |
| dUT | -0.01 mm | 內徑, 較低的公差 |
| dOT | 0 mm | 內徑 bearing 公差上限 |
| Gr | 0 - 0,05 | 徑向間隙 |
| Grmax | 0.05 mm | 最大徑向間隙 |
| Grmin | 0 mm | 徑向間隙，最小 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 130 °C | 最高操作溫度 |
安裝尺寸
| r1s | 0.6 mm | 最小單倒角尺寸，內圈 |
您目前的產品型號
| Sealing | 2RS | 兩側唇形密封 |
| Material sliding Layer | ELGOGLIDE | ELGOGLIDE |
