主要尺寸與性能資料
| d | 55 mm | 內徑 |
| D | 100 mm | 外徑 |
| B | 21 mm | 外圈寬度 |
| Bi | 60 mm | 內圈寬度 |
| Cr | 27,000 N | 基本額定動載荷，徑向 |
| C0r | 10,000 N | 基本額定靜態負荷，徑向 |
| Cur | 630 N | 疲勞負載極限，徑向 |
| nG | 7,700 1/min | 極限轉速 |
| nϑr | 6,900 1/min | 參考轉速 |
| ≈m | 1.16 kg | 重量 |

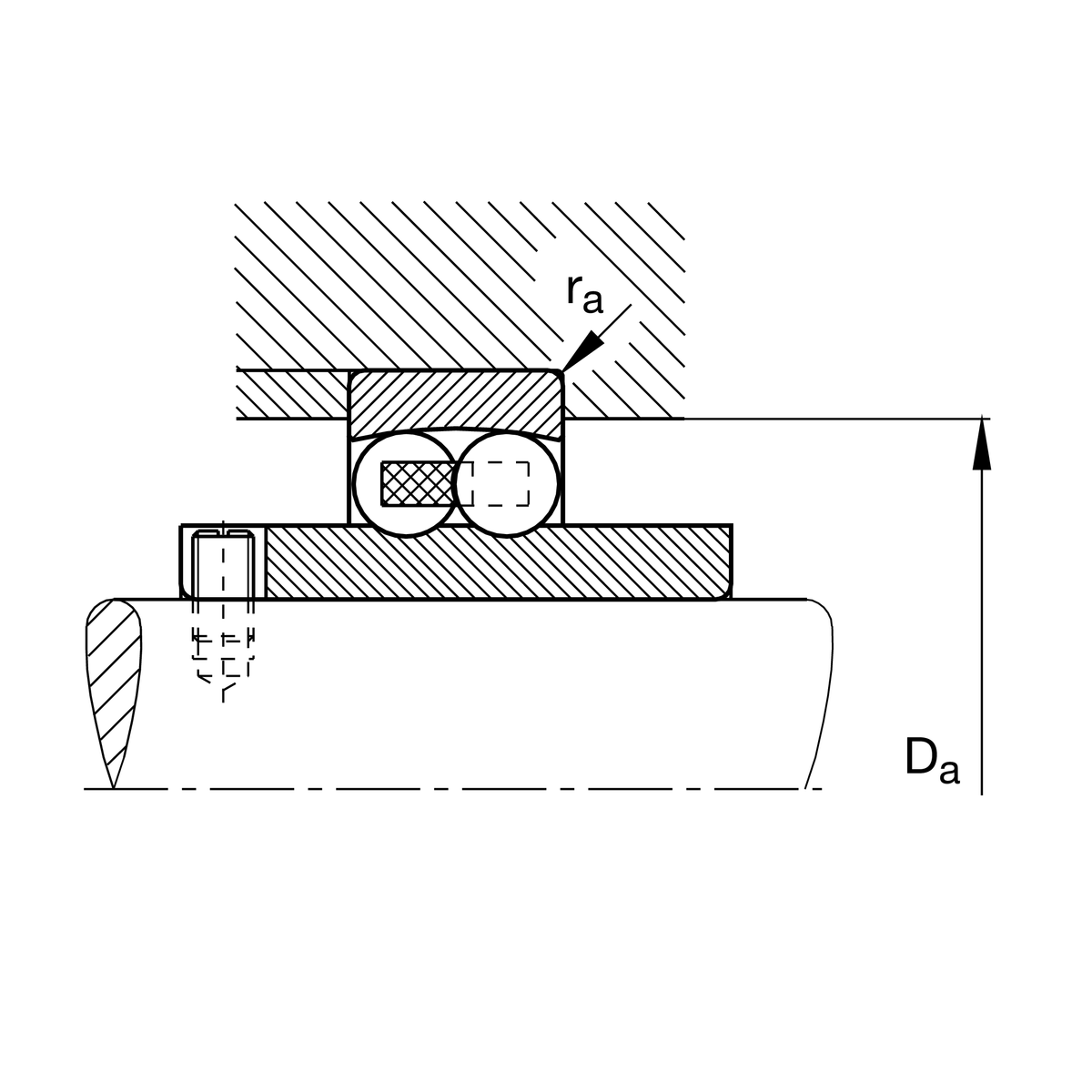

安裝尺寸
| Da max | 91 mm | 殼肩最大直徑 |
| ra max | 1.5 mm | Maximaler Hohlkehlradius |

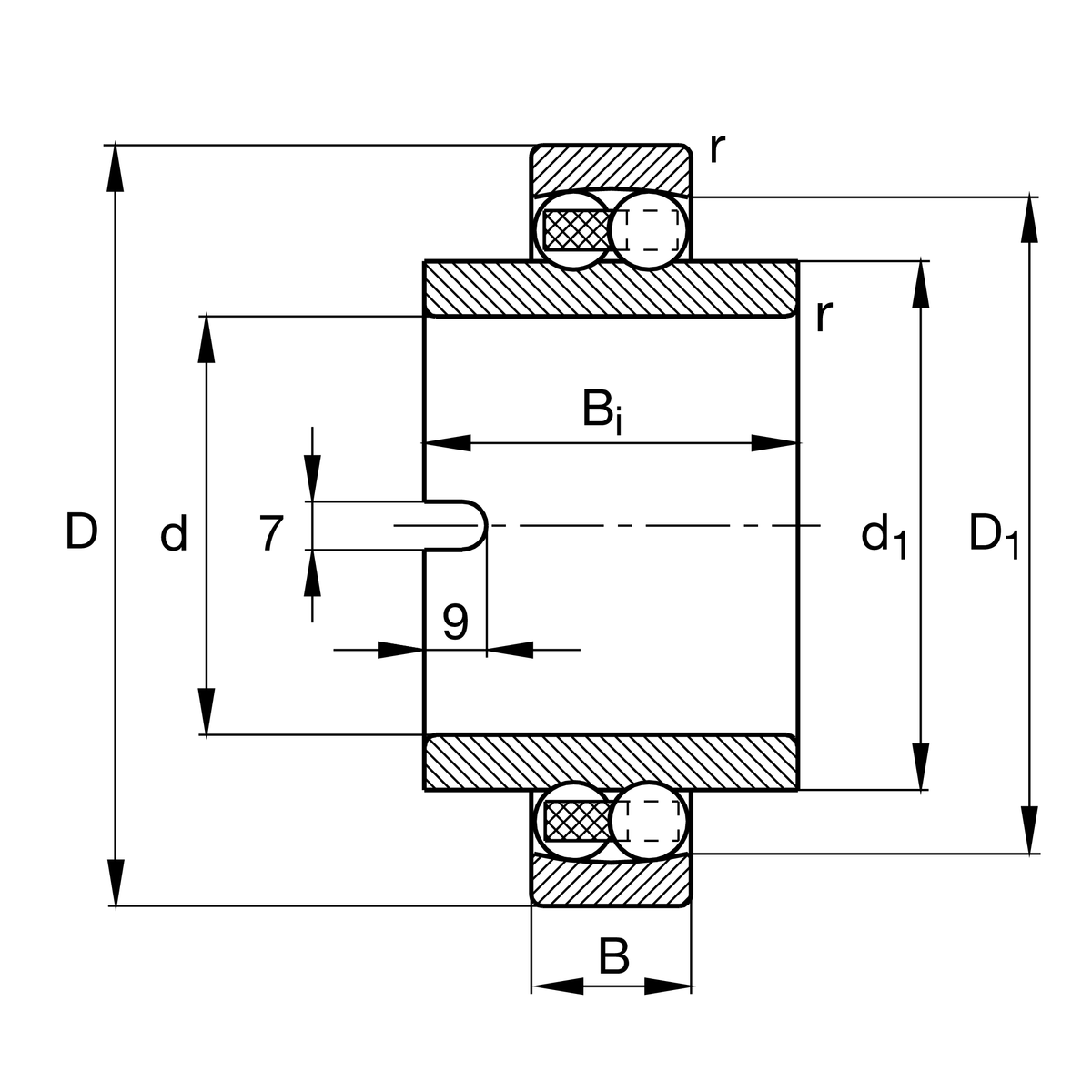

尺寸
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 86.44 mm | 外圈肩徑 |
| d1 | 69.5 mm | 內圈肩徑 |
| b | 7 mm | 固定槽寬度 |
| t | 9 mm | 固定槽高度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
計算參數s
| e | 0.19 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 3.32 | 動態軸向負載係數 |
| Y2 | 5.15 | 動態軸向負載係數 |
| Y0 | 3.48 | 靜態軸向負荷係數 |
您目前的產品型號
| Cage | TVH | 玻璃纖維增強聚醯胺 PA66 實體保持架 |
